地下电缆管线探测仪 高压！危险！操作者须经严格培训并获得相关高压操作认证才能使用本仪表进行现场测试。● 操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。● 被测线路电压超过600V时须连接绝缘杆使用。● 严禁用本仪表测试电压超过60kV的裸导线或汇流母线(可测试60kV以下的裸导线或汇流母线，或110kV以下具有绝缘外皮的线缆)。● 可测导线或电缆外径Ф168mm，可测母排尺寸168mm×245mm。● 请使用专配绝缘杆连接该仪表。● 仪表连接好伸缩绝缘杆后要轻拿轻放，避免与地面冲击造成损坏。● 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。● 长时间不用仪表，请定期给电池充电或取出电池。● 更换电池，注意极性，若无法更换，请联系厂家。● 拆卸、维修本仪表，必须由有授权资格的人员操作，并定期保养。● 若本仪表及其他部件有损伤，请禁止使用。● 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。● 建议绝缘杆每年至少进行一次绝缘强度测试(AC 110kV/rms绝缘杆完全拉伸后，两端之间)。● 多芯电缆漏电巡查方法：检测仪钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。

地下电缆管线探测仪 注意事项：?警告：电缆带电，接线必须由具有相关资质或资格的电力工作人员操作！?必须在用户端发射信号，如果在变电室端发射信号，将在所有出线上均注入信号，造成无法区分目标电缆。?接地钎位置的选择：为保证输出效果，应将接地钎打在距离电缆5m之外，而且接地线应尽量和电缆方向垂直。?如果零线在用户端不接地，则优先使用零线注入信号。?低压电缆的护层大多不连续，如果护层注入信号太弱，或探测过程中在电缆路径某处信号中断，可换用零线／地线进行注入。?由于所有出线的零线／地线或护层在变电室并联，所以其他电缆出线上会有部分电流被分流，也能探测到信号，但强度较弱，实际测试中应注意区分。?探测高压运行电缆时，如果使用卡钳耦合法接收不到信号或信号很弱，说明电缆两端护层接地电阻过大，这时可以通过护层注入。?探测单芯超高压运行电缆时，卡钳耦合法失效，可使用护层注入法。第四章 管线探测一、管线跟踪（路径查找）1、选择合适的信号发射方法:根据第二、三章的说明，选择合适的方法，使用发射机对目标管线施加信号。2、使用接收机内置线圈感应法进行管线探测：接收机无需接任何外部附件传感器，自动识别为内置线圈感应法。3、接收机界面介绍：长按接收机开关/静音键 ，打开接收机电源，屏幕如下显示：图4-1-1管线探测界面4、设定接收频率:按频率减小键和频率增大键选择接收频率。发射和接收的频率必须一致。共有十个频率/频段供选择：640Hz，1280Hz，10kHz，33kHz，83kHz，共工频50/60Hz，工频谐波250/300Hz，射频10kHz频段，射频33kHz频段，射频83kHz频段。默认1280 Hz。

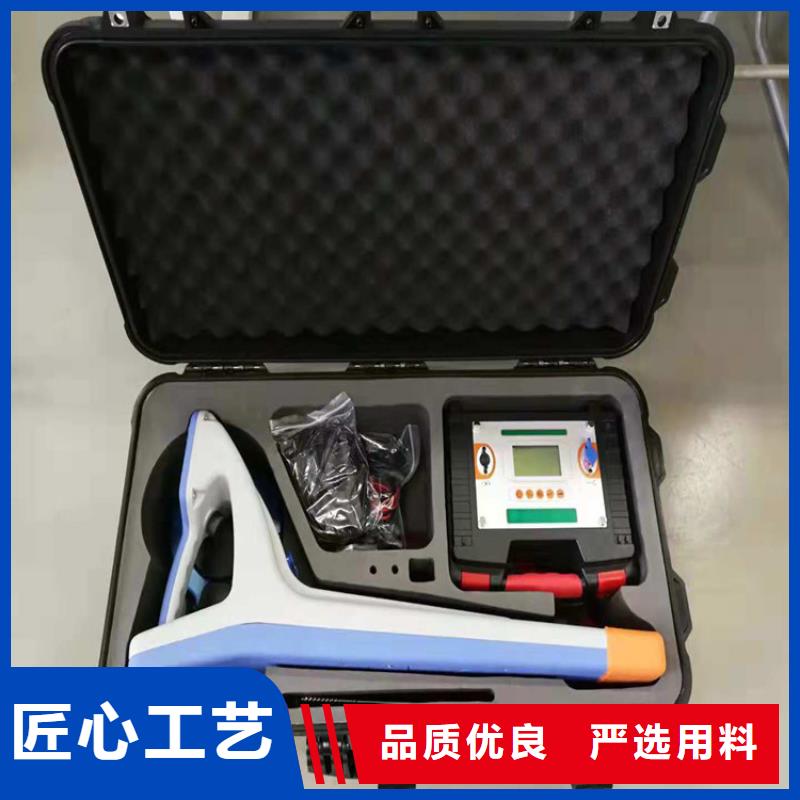

地下电缆管线探测仪功能特点?罗盘显示：直观显示管线位置。?左右指示：左右箭头显示管线位置正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。?实时进行深度和电流测量。?历史曲线显示：直观显示信号变化情况。?性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果（选配件）鉴别在不方便使用卡钳时使用。?接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。?全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。?多种探测频率：主动探测和被动探测。?发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。?发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。?内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。?机壳坚固、质轻便携。三、技术指标?发射机：1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。3.输出功率：10W，10档可调，自动阻抗匹配。4.直连输出电压：150Vpp。5.过载和短路保护。6.人机界面：128×64点阵液晶显示器。7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。?接收机：1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。2.接收频率：主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。3.管线探测模式：宽峰法、窄峰法、音谷法。4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。5.人机界面：320×240点阵液晶显示器。
